5. Sınıf Fen Bilimleri Ders Kitabı 200-202-203-204-205. Sayfa Cevapları

5. Sınıf Fen Bilimleri Ders Kitabı Sayfa 200-201-202-203-204-205 Cevapları MEB Yayınları

7. Ünite Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Cevapları

5. Sınıf Fen Bilimleri Ders Kitabı Sayfa 200 Cevapları MEB Yayınları

HAZIRLIK ÇALIŞMALARI

1. Sembollerin kullanıldığı alanlara örnekler söyleyiniz.

Cevap: Geri dönüşüm, trafik levhaları, elektrik devreleri.

2. Elektrik devre elemanları hakkında bildiklerinizi arkadaşlarınızla paylaşınız.

Cevap: Elektrik devre elemanları ampul, pil, kablo, anahtar, duy.

5. Sınıf Fen Bilimleri Ders Kitabı Sayfa 202 Cevapları MEB Yayınları

ETKİNLİK ZAMANI 1: Basit Bir Elektrik Devresi

– Pil (1,5 V’luk)
– Ampul (6,8 V’luk)
– Duy
– Anahtar
– Bağlantı kablosu (3 adet)
– Pil yatağı

Basit bir elektrik devresi kurmak ve kurduğu devrenin şemasını çizmek

Hazırlayınız

Ampulü dikkatli bir şekilde duya yerleştiriniz.

Pili, pil yatağına uygun bir şekilde yerleştiriniz.

Duyun bir ucu ile pil yatağının bir ucunu 1. bağlantı kablosuyla birleştiriniz.

Duyun boşta kalan ucu ile anahtarın bir ucunu 2. bağlantı kablosuyla birleştiriniz.

Anahtarın boşta kalan ucu İle pil yatağını 3. bağlantı kablosuyla birleştiriniz.

Anahtarı kapalı konuma getirerek devreyi çalıştırınız.

Kurduğunuz elektrik devresinin şemasını aşağıdaki boşluğa çiziniz.

Yorumlayınız

1. Kurduğunuz elektrik devresinin şemasını çizerken zorlandınız mı? Neden?

Cevap: Hayır, zorlanmadım. Çünkü sembollerle çizmek kolay.

5. Sınıf Fen Bilimleri Ders Kitabı Sayfa 203 Cevapları MEB Yayınları

ETKİNLİK ZAMANI 2: Devre Şeması ve Elektrik Devresi

Araç ve Gereçler

– Pil (3 adet, 1,5 V’luk)
– Ampul (3 adet, 6,8 V’luk)
– Duy (3 adet)
– Anahtar
– İletken tel (5 adet)
– Pil yatağı

Çizdiği devre şemasına bakarak elektrik devresi kurmak

Hazırlayınız

• Sınıfınızda dörderli gruplar oluşturunuz.

• Yanda verilen devre şemasına bakarak elektrik devresini kurunuz.

• Kurduğunuz devreyi çalıştırınız.

• Farklı sayıda pil ve ampul kullanarak aşağıdaki boşluğa sizde bir devre şeması çiziniz.

• Çizdiğiniz bu devre şemasına bakarak elektrik devresini kurunuz.

• Kurduğunuz devreyi çalıştırınız.

Yorumlayınız

1. Verilen şema ile kurduğunuz devreyi karşılaştırınız. Çıkardığınız sonuçları kısaca yazınız.

Cevap: Şema ile devre uyumlu. Ampuller yandı.

5. Sınıf Fen Bilimleri Ders Kitabı Sayfa 204 Cevapları MEB Yayınları

Sıra Sizde

Verilen elektrik devre şemasını inceleyiniz ve aşağıdaki soruları cevaplayınız.

a. Devredeki ampul, pil ve anahtar sayısını yazınız.

Cevap:

Ampul sayısı: 3
Pil sayısı: 1
Anahtar sayısı: 2

b. Devre şemasına bakarak devrenin görselini aşağıdaki boşluğa çiziniz.

Sıra Sizde

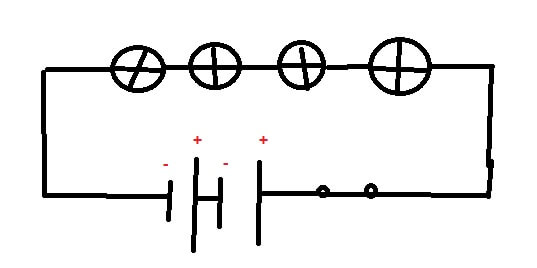

Aşağıdaki boşluğa 2 pil, 4 ampul, 1 kapalı anahtar ve iletken telden oluşan bir devre şeması çiziniz.

Cevap:

5. Sınıf Fen Bilimleri Ders Kitabı Sayfa 205 Cevapları MEB Yayınları

Sıra Sizde

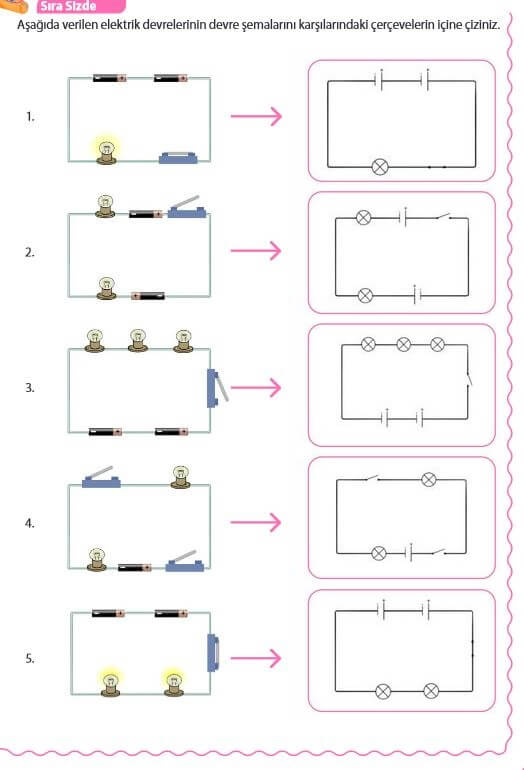

Aşağıda verilen elektrik devrelerinin devre şemalarını karşılarındaki çerçevelerin içine yazınız.

Cevap:
